A Balança entre a Iluminância, Luminância e Uniformidade

Eu havia passado dias posicionando as luminárias no Dialux para um projeto de iluminação viária onde o cliente solicitara a aplicação da classe de iluminação C4. Com o Eméd mantido maior ou igual a 10 lux e a uniformidade (Uo) maior ou igual a 0,18.

A cada grupo de luminárias posicionada sobre uma determinada via eu verificava o resultado obtido. Em geral, os valores eram similares a cada malha de cálculo, Eméd de 10 lux e Uo flutuando entre 0,6 e 0,7. Ótimo, certo? Afinal, em minha mente, eu não só atingi o limite mínimo, como também evitaria um efeito zebrado.

Ao ver os meus resultados, um Lighting Designer renomado de carreira internacional, cujo nome manterei em anonimato para não macular seu currículo com o fato de ele requisitara minha contratação, ponderou: está errado. E apontou que, embora os níveis atendessem, a distância entre postes era pequena, o que tornaria o projeto oneroso não só em CAPEX como em OPEX. Além do fato de que havia uma janela para otimizar o projeto.

Mas, a medida em que eu aumentava o espaçamento eu perdia em iluminância, num vai e vém frustrante para todo projetista. Então, o que eu precisaria fazer para atingir o equilíbrio perfeito entre a média e a uniformidade?

O que é Eméd e Lméd?

No projeto da história acima, a classe era C4, e foi exatamente por isso que o parâmetro em jogo era Eméd, não Lméd. A NBR 5101:2024 usa duas famílias de indicadores pra medir “quanto de luz, em média, a via recebe”, e qual delas vale depende da classe.

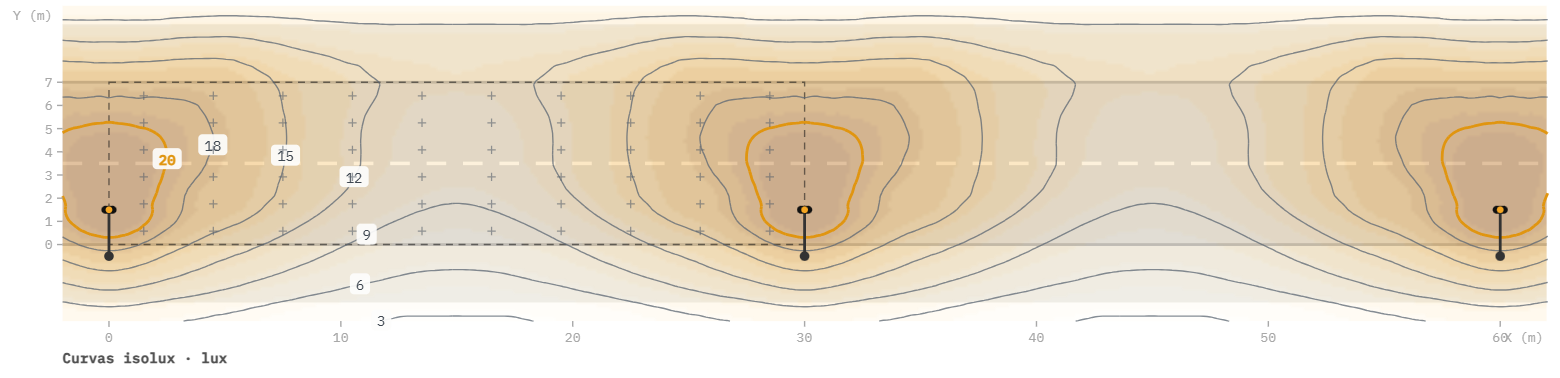

Eméd é a iluminância média horizontal sobre a malha de cálculo: o valor, em lux, que cada ponto da malha registra ao receber luz da luminária, com a média tirada sobre todos os pontos. É uma grandeza puramente física, mede quanta luz chega até o pavimento, sem levar em conta como esse pavimento reflete essa luz de volta pra quem está olhando. É também uma grandeza que não depende de onde nem para onde o observador está olhando: o mesmo ponto do pavimento tem o mesmo Eméd seja visto de frente, de lado ou de cima. Essa independência de ponto de vista é o que justifica seu uso nas classes C (vias de conflito, cruzamentos, trechos com fluxo misto) e P (áreas de pedestres e vias subsidiárias): nesses cenários não existe um único motorista olhando sempre pra frente a 60 m de distância, existem pedestres, ciclistas e veículos cruzando em várias direções ao mesmo tempo, cada um com sua própria linha de visão. Medir a luz que chega ao pavimento, sem amarrar isso a um ponto de observação específico, é a forma prática de garantir um nível mínimo de visibilidade que valha para qualquer pessoa naquele espaço, não só pra quem está olhando de um ângulo particular.

Lméd é diferente, e a diferença não é só de fórmula. Num trecho de tráfego contínuo, o motorista não está avaliando quanto de luz cai sobre o asfalto: está tentando enxergar, a tempo de reagir, um obstáculo à frente, um pedestre atravessando fora da faixa, um buraco, um animal. E a forma como esse tipo de obstáculo aparece pro olho humano numa via iluminada por postes é por contraste negativo: o objeto surge como uma silhueta mais escura contra o fundo mais claro do pavimento iluminado. É o oposto do que acontece com o farol do carro, que ilumina superfícies verticais à frente e revela objetos por contraste positivo, objetos claros aparecem contra um fundo escuro, mas um pedestre de roupa escura passa quase despercebido só com farol. Como o que decide se o motorista enxerga o obstáculo a tempo é esse contraste entre o objeto e o pavimento, e não a quantidade bruta de luz caindo no chão, o indicador certo para vias M é a luminância: quanto de luz volta refletida em direção ao olho de quem está dirigindo, não quanto de luz incide no pavimento.

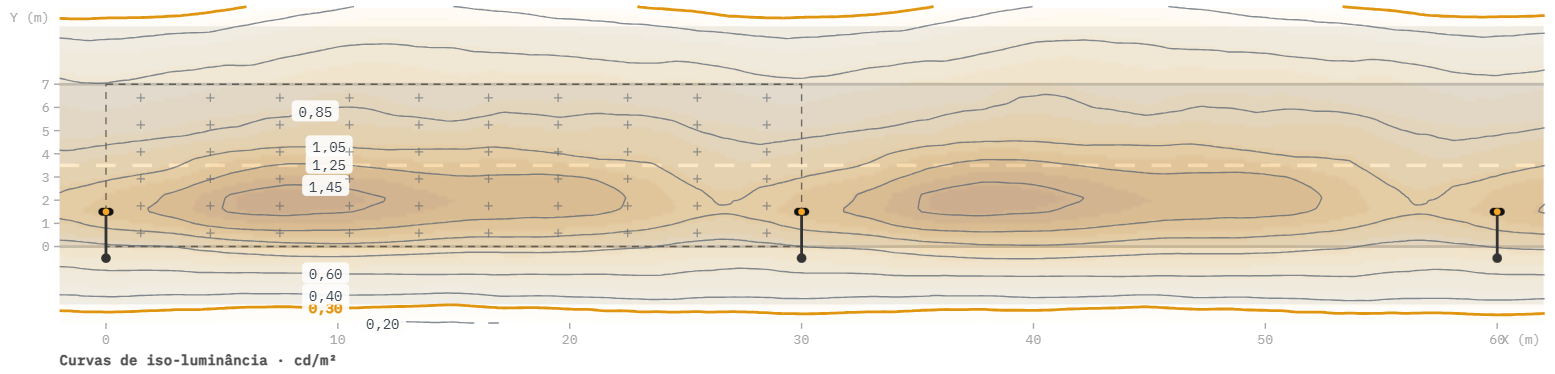

E é justamente por depender do olho de um observador específico, olhando numa direção específica, que a luminância normativa precisa de um protocolo geométrico fixo: 1,5 m de altura, 60 m de distância, no eixo da faixa de rolamento. Diferente da iluminância, a luminância muda conforme de onde e para onde você olha, então a norma trava essa posição pra todo mundo calcular a mesma coisa. É também por isso que Lméd exige a tabela de reflectância do pavimento (a r-table): o mesmo fluxo de luz produz aparências bem diferentes num asfalto novo, escuro e fosco, e num pavimento claro e mais reflexivo, porque o que volta pro olho do motorista depende de como aquele material específico devolve a luz, não só de quanta luz chega nele. Essa mesma dependência geométrica explica por que vias muito sinuosas ou com relevo acentuado não usam classe M mesmo tendo tráfego contínuo: o protocolo de Lméd pressupõe um motorista olhando reto, 60 m à frente, e essa referência deixa de existir numa via em curva fechada ou em aclive e declive acentuados. Nesses casos, mesmo sendo tráfego motorizado contínuo, a classe migra pra uma baseada em iluminância.

A diferença prática: dois projetos com o mesmo Eméd podem ter Lméd bem diferentes, dependendo do pavimento, e uma mesma via reta pode pedir soluções bem diferentes conforme a classe exige um indicador ou outro. É por isso que a norma não deixa escolher livremente entre os dois: a classe da via já determina qual indicador, e qual mínimo, você precisa atender.

O que significa o Uo?

Uo, a uniformidade geral, é a razão entre o ponto mais escuro de toda a malha de cálculo e a média: Emin dividido por Eméd. Não é uma média de quão uniforme a via está, é o pior caso: a norma pega o único ponto mais desfavorecido de toda a malha e compara com a média geral do trecho. Um Uo de 0,4, por exemplo, significa que em algum lugar daquela malha existe um ponto com apenas 40% da iluminância média do trecho.

A pergunta óbvia é por que isso importa, se o Eméd já está dentro do mínimo. A resposta não é estética, efeito zebrado incomoda o olho, mas o motivo normativo é fisiológico. O olho humano não enxerga em valor absoluto, enxerga em relação ao nível de luz ao qual está adaptado no momento, e essa adaptação tem uma assimetria importante: acostumar o olho a um ambiente mais claro é rápido, leva segundos, mas acostumar o olho a um ambiente mais escuro é lento, pode levar bem mais tempo. Isso é o que a literatura chama de adaptação transitória: à medida que o motorista passa pelo ponto bem iluminado sob o poste e entra na região mais escura no meio do vão, o olho ainda está fisiologicamente ajustado ao nível de luz mais alto que acabou de deixar para trás, e não tem tempo de recuperar sensibilidade antes de precisar enxergar naquele trecho escuro. Na prática, a capacidade real de detectar um obstáculo ali é pior do que o próprio valor de Emin sugere isoladamente, porque o olho chega naquele ponto ainda maladaptado ao contraste.

É por isso que aumentar Eméd não compensa um Uo ruim, e pode até ser contraproducente: elevar a média sem elevar a uniformidade aumenta a diferença entre os picos sob os postes e os vales no meio do vão, o que aprofunda exatamente essa oscilação de adaptação que prejudica a visão. Pesquisas de desempenho visual em vias mostram algo parecido: elevar a luminância média tem um efeito positivo na adaptação do olho, mas piorar a uniformidade tem um efeito negativo bem maior sobre o desempenho visual do que esse ganho consegue compensar. É por isso que a norma não aceita resolver conformidade só empurrando a média para cima, ela exige que o pior ponto da malha não fique longe demais da média.

Vale registrar que Uo é só metade da história. Ele pega o pior ponto da malha inteira, mas não diz nada sobre o padrão que o motorista realmente vive ao longo da faixa de rolamento enquanto dirige. Para isso existe UL, a uniformidade longitudinal, que compara os pontos ao longo do eixo da própria faixa e captura exatamente essa alternância clara-escura-clara que se repete a cada vão entre postes, a própria fonte da adaptação transitória. Uo e UL respondem perguntas diferentes: um mede o pior ponto isolado em toda a via, o outro mede a oscilação repetitiva que o olho sofre indo para frente. As classes M cobram os dois; C e P cobram só Uo.

Como a média e a uniformidade se relacionam

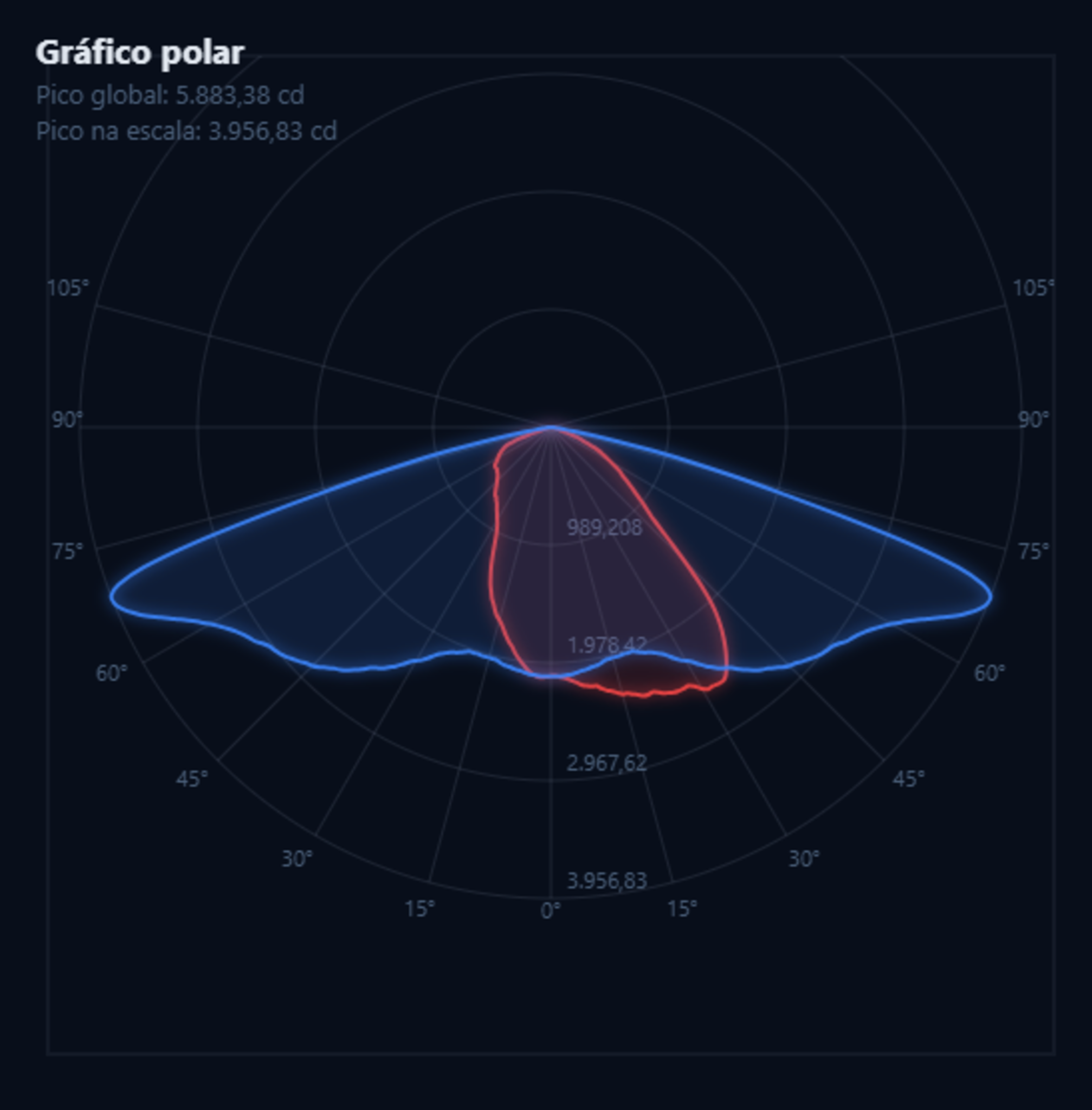

A medida que abre-se o espaçamento entre postes, o Eméd cai junto. Isso é o comportamento esperado, mas espaçamento é só uma de pelo menos quatro variáveis que mexem nos dois indicadores ao mesmo tempo: fluxo da luminária, espaçamento, altura de montagem e arranjo dos postes. A curva fotométrica também influencia, mas essa não é uma opção sempre disponível, as vezes (na maioria das vezes) trabalhamos com as possibilidades informadas.

Fluxo continua sendo a mais fácil de descartar como atalho. Escalando o fluxo total mantendo a mesma geometria, Emin e Eméd sobem juntos, na mesma proporção, e Uo, sendo a razão entre os dois, fica exatamente onde estava. Isso vale para qualquer fotometria, é propriedade da razão, não da curva.

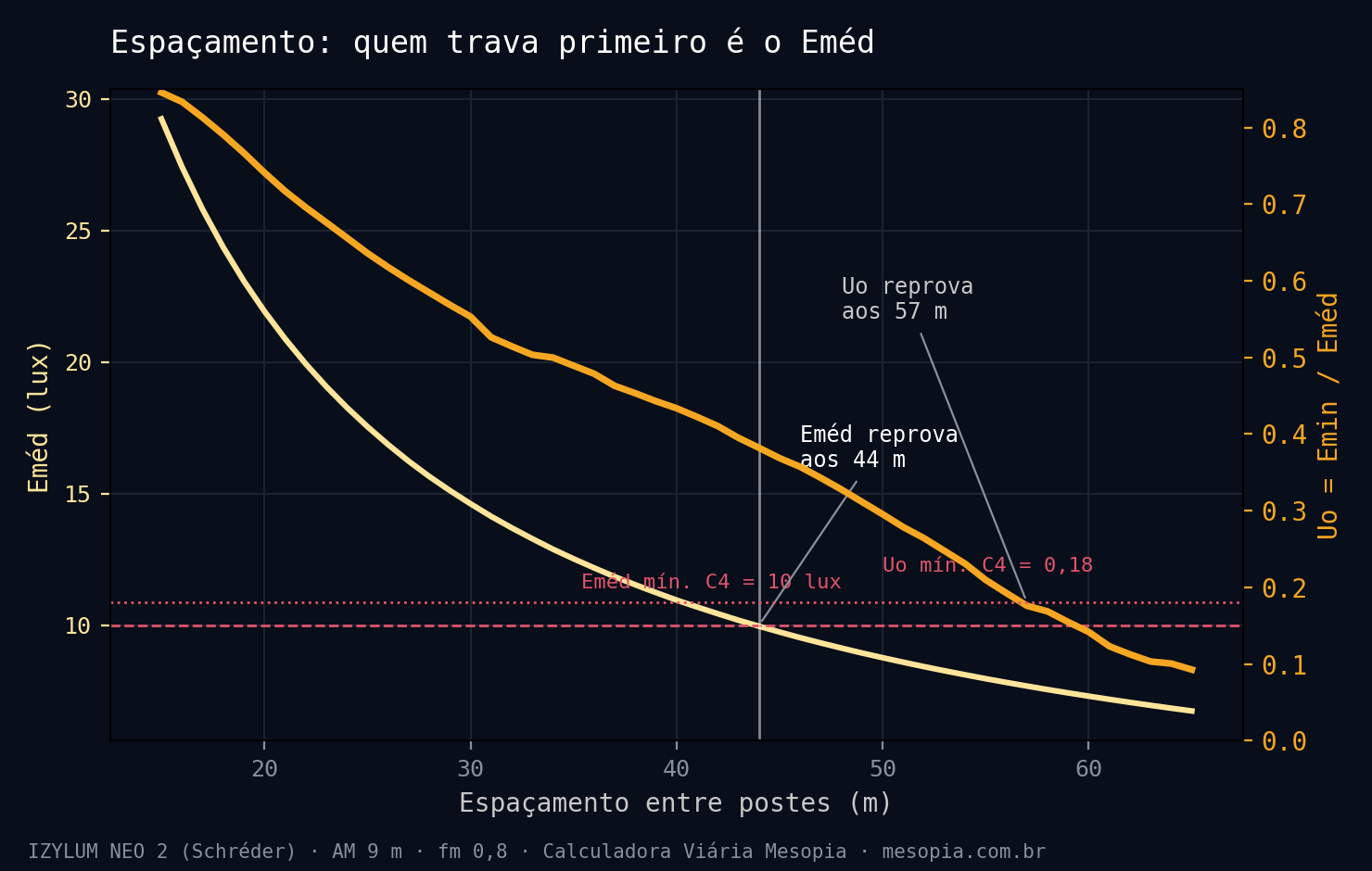

Espaçamento cai de forma previsível conforme o vão aumenta, e o mesmo vale pra Uo: com uma fotometria de 9648 lm, 64,5 W e fator de manutenção de 0,8, testei um cenário equivalente ao da classe C4, Eméd mínimo de 10 lux e Uo mínimo de 0,18, altura fixa em 9 m, variando só o espaçamento:

Quem trava primeiro aqui é o Eméd, e não por pouco: ele já reprova aos 44 m, enquanto o Uo só reprovaria lá pelos 57 m. Uma folga menor do que parece à primeira vista, mas ainda assim uma folga: o Eméd chega no limite bem antes do Uo, que segue confortável por mais de 10 m de espaçamento depois disso.

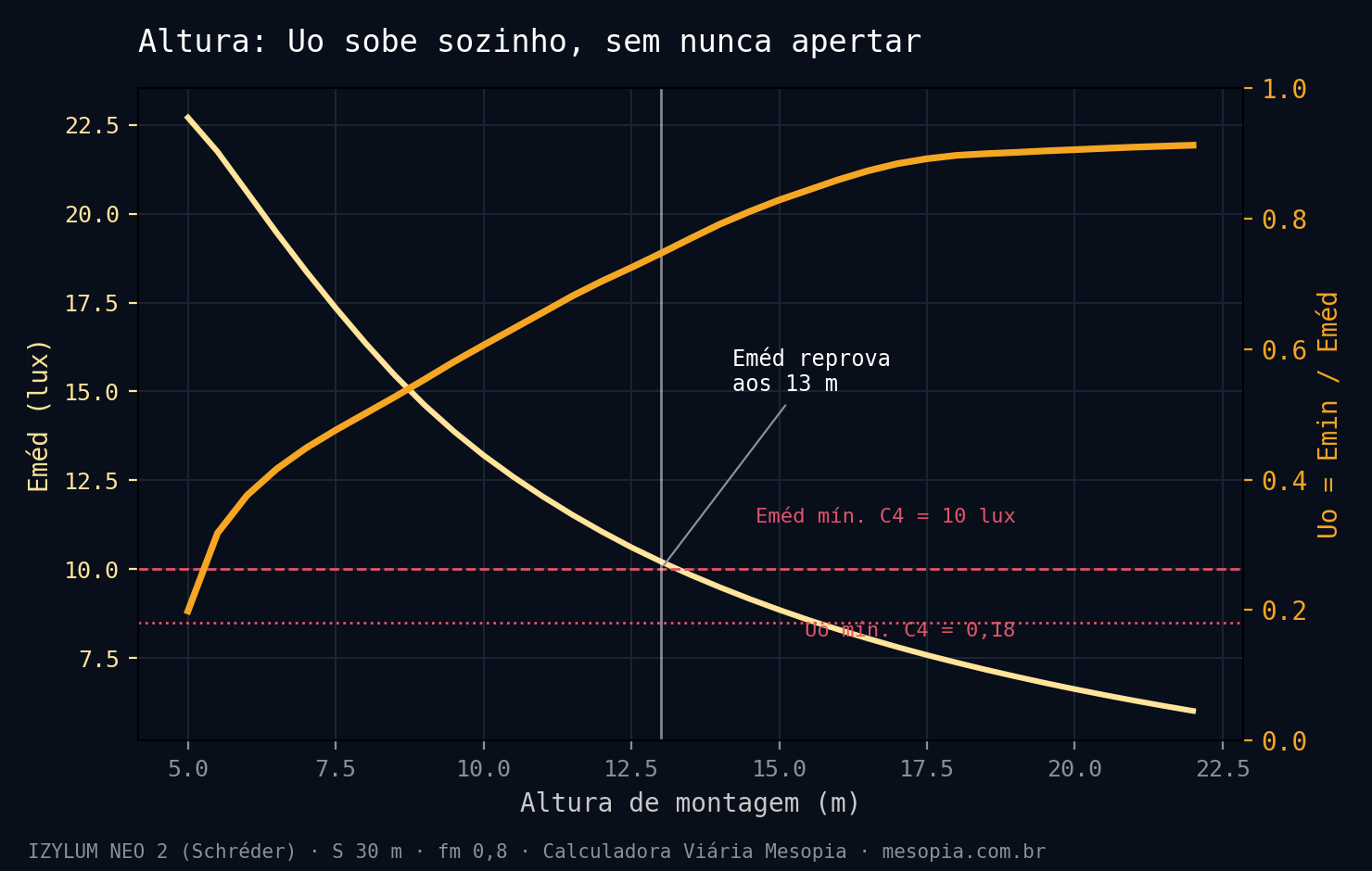

Altura de montagem, com a mesma luminária, espaçamento fixo em 30 m:

Poste mais alto melhora Uo o tempo todo, sem oscilação, e piora Eméd o tempo todo também. Com esse espaçamento de 30 m, a janela de altura que ainda atende Eméd vai até cerca de 13 m, bem mais ampla do que numa classe mais exigente, porque o Uo entra com folga tão grande, 0,38 já nos 6 m, que subir o poste dentro dessa janela só corta luz de um indicador que nunca precisou de ajuda.

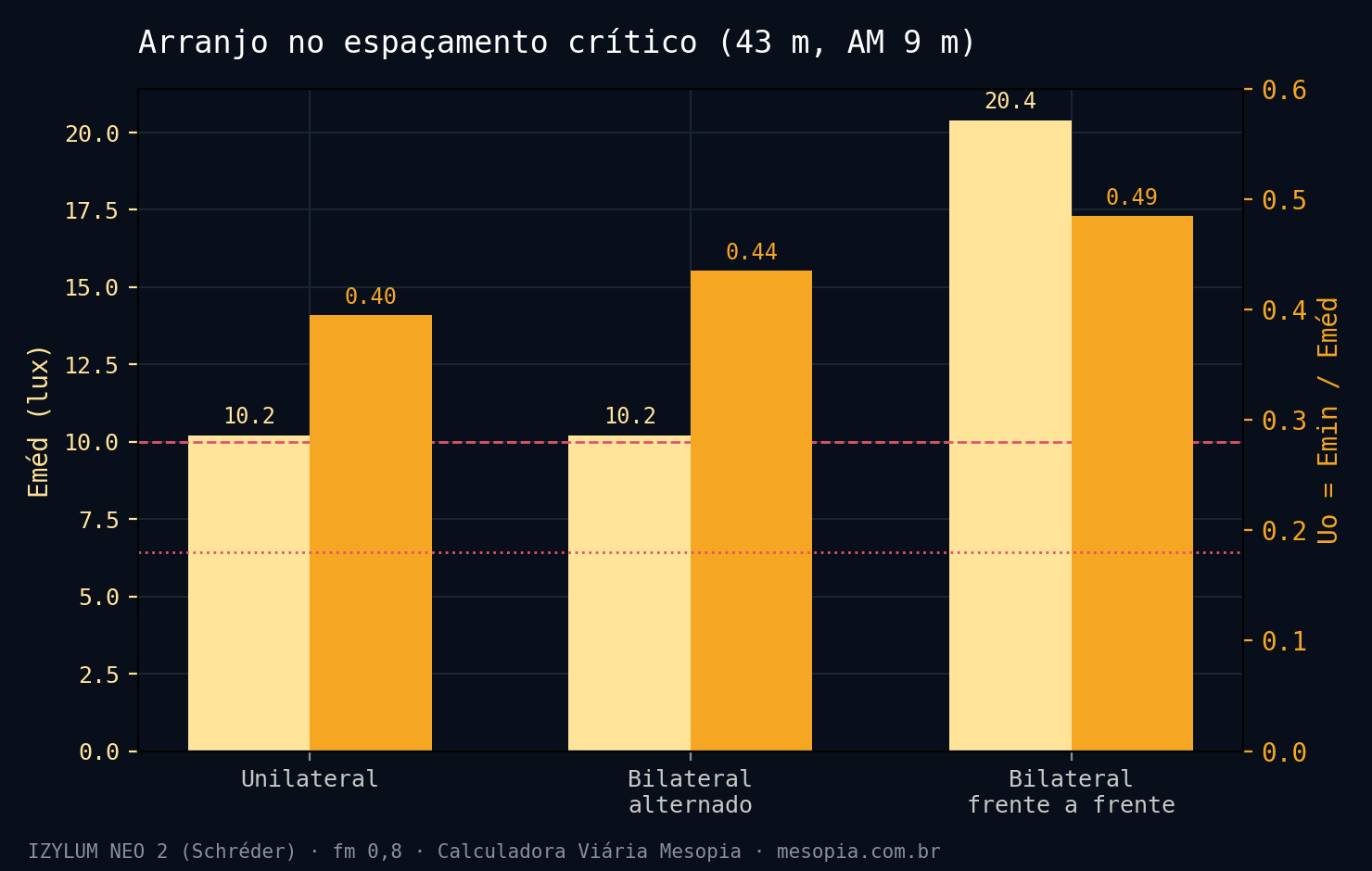

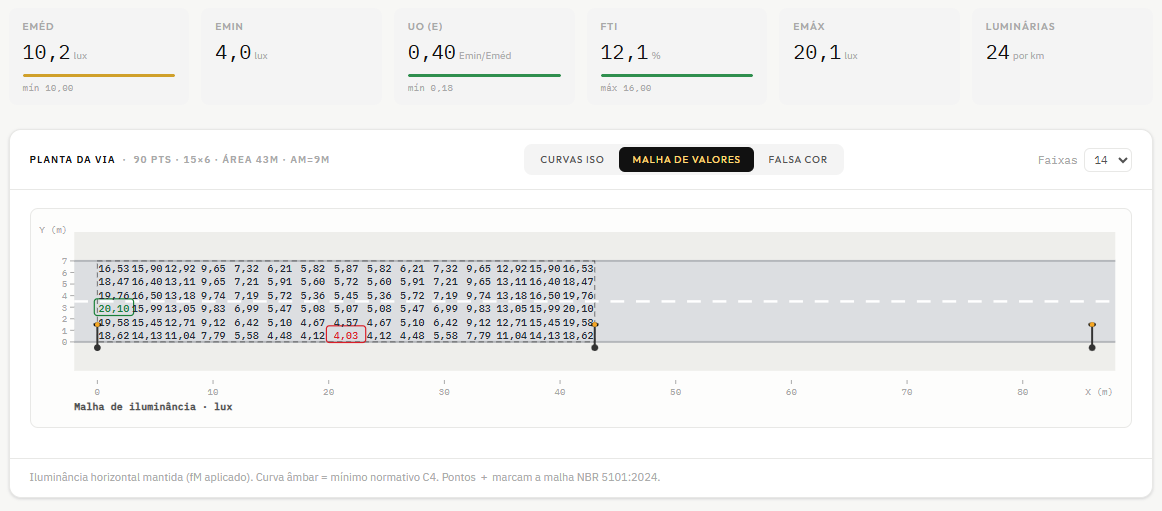

Arranjo, no espaçamento que realmente aperta pra essa classe, 43 m, altura de 9 m:

O bilateral alternado mantém o mesmo Eméd do unilateral, mesma quantidade de poste por quilômetro, mas melhora o Uo de graça, só de distribuir os postes pros dois lados. Já o frente a frente dobra o Eméd, porque dobra o poste por quilômetro, e é o único dos três que abre espaço de verdade pra estender ainda mais o espaçamento nesse cenário.

Juntando os quatro: no cenário do seu relato, onde o Uo sobrava e o Eméd apertava, a alavanca certa era fluxo, espaçamento mais curto ou bilateral frente a frente, as que mexem direto no Eméd. Altura e bilateral alternado teriam ajudado o Uo, que não era o problema, sem tocar no Eméd, que era.

Vale voltar ao momento do relato em que você leu aqueles números como uma vitória: Eméd na régua e Uo folgado entre 0,6 e 0,7, tudo dentro do limite e ainda evitando o efeito zebrado. Uo alto, sozinho, não garante um projeto bom. Ele só vale alguma coisa se refletir o que a via realmente precisa: uma classe com mínimo de 0,18 não fica mais segura com Uo em 0,70, porque a exigência normativa já está satisfeita em 0,18. O que aquele 0,70 estava sinalizando, na prática, era espaçamento curto demais pro que a classe pedia, e cada poste extra plantado pra manter uma folga que ninguém exigiu é CAPEX e OPEX que não voltam.

Fatores que também entram na conta

Fm não é um número técnico único, é o produto de pelo menos três fatores que vêm de lugares diferentes: a depreciação do próprio fluxo do LED ao longo da vida útil, informada pelo fabricante em curvas do tipo L80 ou L90; a taxa de sobrevivência do LED e do driver, próxima de 1 em produtos de qualidade; e a perda por sujeira acumulada na luminária, que depende do grau de proteção IP, do nível de poluição do ambiente, e principalmente do intervalo de limpeza.

Os dois primeiros são propriedade do produto, vêm prontos no relatório do fabricante, não são negociáveis. O terceiro não. Ele depende de um compromisso que ninguém assume sozinho: a frequência real de limpeza daquela luminária ao longo da vida útil da instalação. Uma luminária IP66 bem vedada, num ambiente de baixa poluição, com limpeza garantida a cada 2 anos, sustenta uma perda por sujeira pequena. A mesma luminária, sem nenhum compromisso de limpeza, num corredor com muita poeira, sustenta uma perda bem maior. Multiplicado no fm final, isso é a diferença entre projetar com 0,9 ou com 0,7, e essa diferença não é uma escolha técnica, é uma pergunta que só o cliente responde: existe orçamento e cronograma de manutenção pra essa via, ou não existe?

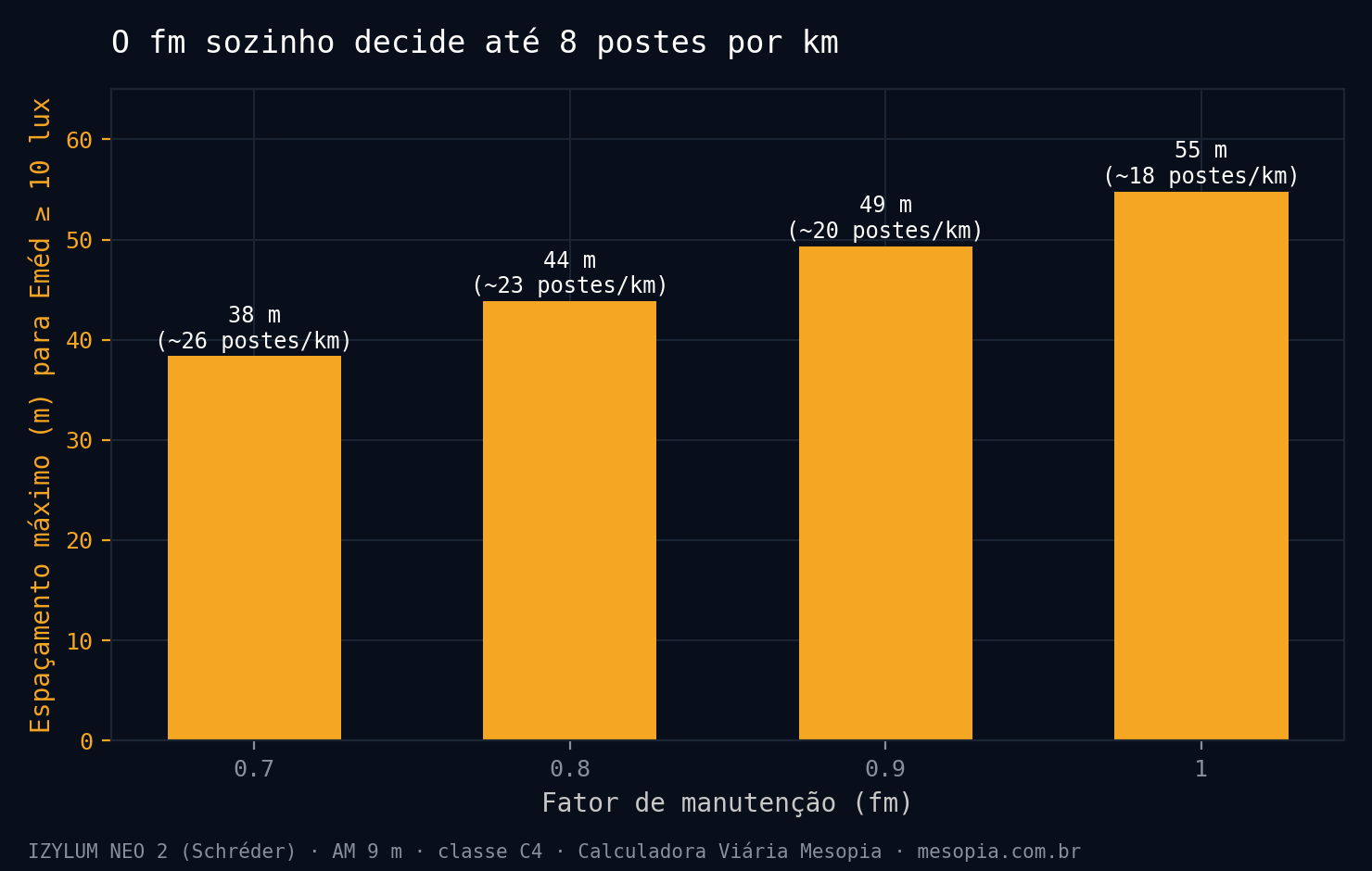

O quanto isso pesa no projeto: mantendo altura em 9 m e a mesma luminária do capítulo anterior, o espaçamento máximo que ainda atende Eméd de 10 lux, mínimo da classe C4, muda assim, só variando o fm:

Num trecho de 1 km, essa faixa vai de cerca de 26 postes até cerca de 18 postes, só por causa do fm escolhido, sem mexer em espaçamento, altura, arranjo ou fluxo. Usar fm igual a 1,0, como se a luminária nunca fosse acumular sujeira nem perder lúmen, entrega o projeto mais barato no papel e o mais falso na prática: começa conforme no dia da inauguração e sai de conformidade anos antes da próxima manutenção prevista, sem que ninguém perceba até uma reclamação chegar. Usar um fm pessimista sem cronograma de limpeza nenhum por trás superdimensiona a instalação pra compensar uma sujeira que talvez nunca se acumule daquele jeito. O fm certo é o que corresponde a um plano de manutenção real, escrito em algum lugar do contrato, não um número copiado de projeto anterior.

Dois fatores adicionais entram na mesma categoria de “resolvem sem mexer em geometria”: escolher um produto com LLMF melhor, um L90 em vez de um L80 no mesmo patamar de eficácia, melhora diretamente um dos componentes do fm; e verificar se a classe da via ainda é a correta antes de aceitar os mínimos como dados, contagem de tráfego e de pedestres muda com o tempo, e uma via reclassificada pode ter uma exigência bem menor do que a que o projeto original assumiu. Nenhum dos dois aparece na malha de cálculo, mas os dois mudam quanto essa malha precisa entregar.

Fechando o ciclo

Voltando ao projeto do início, o que resolveu a frustração não foi nenhuma alavanca sozinha. Foi enxergar que o Uo nunca tinha sido o problema, então toda energia gasta tentando deixá-lo ainda mais folgado, subindo poste ou espalhando luminária pros dois lados sem necessidade, estava sendo gasta no lugar errado. A correção real veio de abrir o espaçamento até perto de onde o Eméd realmente aperta, sem forçar o Uo a acompanhar, porque ele já tinha margem de sobra pra isso. O projeto final ficou com bem menos poste do que o meu primeiro rascunho, e mesmo assim seguiu com Uo acima do que a classe exige, só que agora essa folga não custava nada a mais, era consequência do espaçamento certo, não o motivo dele. O Lighting Designer não estava discordando dos meus números, estava discordando da leitura que eu fazia deles.

O raciocínio das quatro alavancas não muda pra classe M, só que agora quem aperta primeiro, luminância ou uniformidade longitudinal, depende também da fotometria e da reflectância do pavimento, a r-table que fica de fora de um cálculo baseado em Eméd e Uo. Fica como assunto pra outro artigo.
